RowErg Montage und Anleitungsvideos

Beim RowErg mit Standardbeinen müssen die vorderen Beine mit insgesamt acht Schrauben montiert werden. Wir liefern das benötigte Werkzeug sowie eine klare, bebilderte Anleitung. Planen Sie dafür etwa 20–30 Minuten ein.

RowErg Assembly Instructions (PDF)

Beim RowErg mit hohen Beinen müssen die vorderen Beine mit acht gesicherten Befestigungen montiert werden, danach werden die hinteren Beine mit vier weiteren Befestigungen angebracht. Wir liefern das benötigte Werkzeug sowie eine klare, bebilderte Anleitung. Planen Sie dafür etwa 20–30 Minuten ein.

RowErg mit hohen Beinen Aufbauanleitung (PDF)

Das Verbinden der Vorder- und Rückseite des RowErg ist mit dem Schnellverschluss-Mechanismus einfach. Achten Sie darauf, dass beide Teile richtig herum liegen.

Die Smartphone- / Tablethalterung ist bei RowErgs, die zwischen Juni und August 2021 hergestellt wurden, serienmäßig enthalten; der genaue Zeitpunkt variiert je nach globalem Markt. Sie ist in den Monitorarm integriert und erfordert nur die einfache Montage einer unteren Halterung.

Dieses Video zeigt Ihnen, wie Sie den Signalaufnehmer an Ihrem RowErg austauschen. Es gilt auch für Modell D Indoor Rower mit dem neuen Smartphone- / Tablethalterungsarm.

Signalaufnehmer Wechsel (PDF)

Benötigte Materialien

1. Kreuzschlitzschraubendreher
2. 7/16 Zoll (11 mm) oder verstellbarer Schraubenschlüssel
3. 5/32 Zoll (4 mm) Innensechskantschlüssel

Anleitung

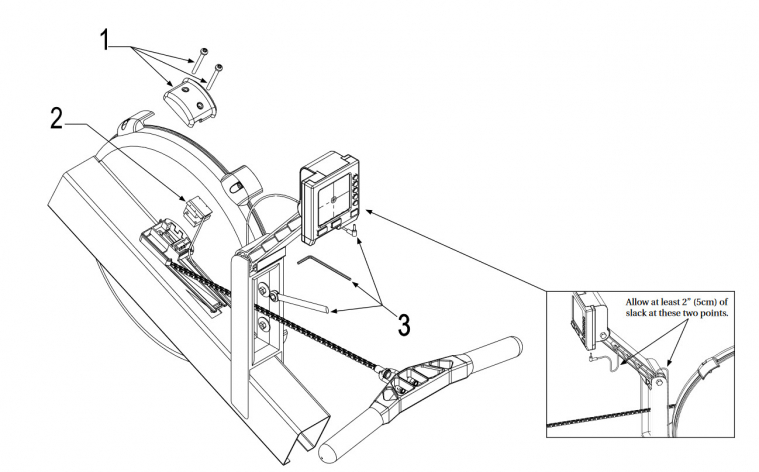

Generator vorsichtig entfernen:

1. Entfernen Sie die Generatorabdeckung von der Generatorbasis, indem Sie zwei Schrauben lösen. Die Generatorabdeckung befindet sich kurz hinter der Stelle, an der die Kette in den Erg eintritt.
2. Beachten Sie die Kabelführung, bevor Sie mit den nächsten Schritten beginnen.
3. Lösen Sie mit dem Inbusschlüssel und dem 7/16-Zoll-Schlüssel die beiden Befestigungen der Kettenführung.
   • Fassen Sie den Generator an beiden Enden an und ziehen Sie ihn nach oben und heraus.
   • Entfernen Sie ihn weiter, indem Sie dem Kabel folgen und es aus den Kunststoffklammern lösen. Dabei hören Sie kleine Klickgeräusche, wenn das Kabel aus den Klammern springt.
   • Ziehen Sie den Stecker vom Kabel am Performance Monitor (PM) ab.
   • Entfernen Sie das Kabel und die Generatorwicklung.

Als Nächstes installieren Sie den neuen Generator.

• Setzen Sie den neuen Generator mit der grünen Leiterplatte nach oben und dem Kabel in Richtung Monitorarm in die Generatorbasis ein.
• Bringen Sie die Abdeckung wieder an und befestigen Sie sie mit den beiden Schrauben.
• Führen Sie das Kabel genauso zurück, wie Sie es entfernt haben, zum Monitor. Vermeiden Sie dabei Knicke, Quetschungen oder scharfe Biegungen, indem Sie ausreichend Schlaufen lassen (ca. 5 cm).
• Lassen Sie an der Scharnierstelle des Monitorarms eine kleine Kabelschlaufe, damit sich der Monitorarm leicht bewegen kann.
• Führen Sie das Kabel entlang und durch den Monitorarm, sodass es direkt unter dem Performance Monitor herauskommt.
• Stecken Sie das Kabel schließlich in den Performance Monitor, bis Sie ein Klicken spüren.
• Ziehen Sie die Befestigungen der Kettenführung fest.

Greg Hammond aus unserem Marketing-Team zeigt, wie man einen RowErg wieder verpackt.

RowErg Reboxing Anleitung (PDF)


Dieses Video zeigt Ihnen, wie Sie das Stretchband an Ihrem RowErg einstellen. Diese Anleitung kann auch für die Modelle C, D oder E verwendet werden.

Stretchband einstellen (PDF)


Dieses Video führt Sie durch den Austausch der Kette, Achse, des Ritzels und des Stretchbands an Ihrem RowErg. Diese Anleitung kann auch für die Modelle C, D und E der Indoor Rower verwendet werden.

Achse und Ritzel Wechsel (PDF)
Kettenwechsel (PDF)
Stretchband Wechsel (PDF)
