Modell D Anleitungs-Videos

Für den Model D Ergometer müssen die vorderen Beine mit insgesamt acht Schrauben montiert werden. Wir liefern das benötigte Werkzeug sowie eine klare, bebilderte Anleitung mit. Planen Sie dafür etwa 20–30 Minuten ein.

Nachdem alle Montageschritte abgeschlossen sind, müssen Sie die Monoschienenseite des Ergometers mit der Windradseite verbinden. Dieses Vorgehen ist in der Montageanleitung dargestellt, oder Sie können sich die Prozedur in den untenstehenden Videos ansehen.

Bitte beachten Sie, dass sich diese Vorgehensweise je nach Herstellungsdatum Ihres Model D Ergometers leicht unterscheidet. Orientieren Sie sich an den folgenden Daten, um das passende Video für Ihr Gerät auszuwählen.

Model D und RowErg mit Standardbeinen, hergestellt von August 2006 bis heute

Montageanleitung (PDF)

Verbindung des Rahmenverschlusses

Modell D Juli 2003 – August 2006

Montageanleitung (PDF)

Rahmenverschluss-Verbindung

Rahmenverschluss-Trennung

Greg Hammond aus unserem Marketing-Team zeigt, wie man die Generator-Spule bei einem Model D Ergometer austauscht. Diese Anleitung kann auch für RowErg, Model E oder Model C Ergometer verwendet werden.

Austausch der Generator-Spule Model D (PDF)


Benötigte Materialien

1. Kreuzschlitzschraubendreher
2. 7/16" (11 mm) Maulschlüssel oder verstellbarer Schraubenschlüssel
3. 5/32" (4 mm) Innensechskantschlüssel

Anleitung

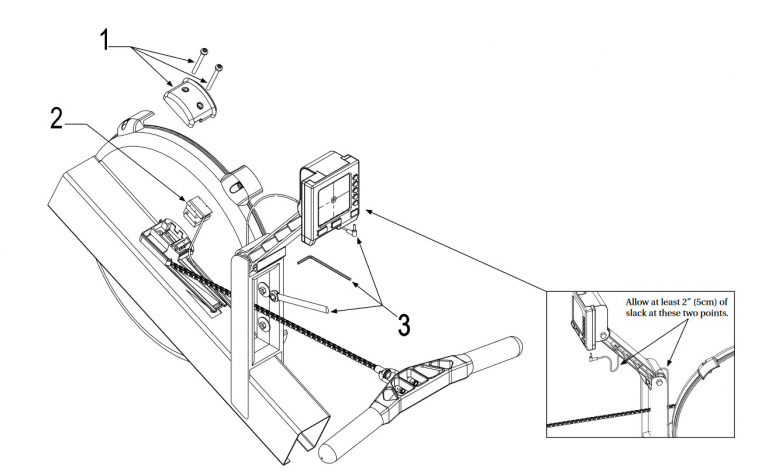

Entfernen Sie die Generator-Spule vorsichtig:

1. Entfernen Sie die Abdeckung der Generator-Spule von der Basis, indem Sie zwei Schrauben lösen. Die Generatorabdeckung befindet sich direkt hinter der Stelle, an der die Kette ins Ergometer läuft.
2. Beachten Sie die Kabelführung, bevor Sie mit den nächsten Schritten beginnen.
3. Lösen Sie mit dem Innensechskantschlüssel und dem 7/16" (11 mm) Maulschlüssel die beiden Befestigungen der Kettenführung.
   • Greifen Sie den Generator an beiden Enden und ziehen Sie ihn nach oben und heraus.
   • Führen Sie das Entfernen fort, indem Sie dem Kabel folgen und es aus den Kunststoffclips lösen. Dabei hören Sie kleine Klickgeräusche, wenn sich das Kabel aus den Clips löst.
   • Trennen Sie das Kabel vom Performance Monitor (PM).
   • Entfernen Sie das Kabel und die Generator-Spule.

Als Nächstes installieren Sie die neue Generator-Spule.

• Setzen Sie die neue Generator-Spule in die Basis ein, wobei die grüne Leiterplatte nach oben zeigt und das Kabel in Richtung Monitorarm verläuft.
• Setzen Sie die Abdeckung wieder auf und befestigen Sie sie mit den beiden Schrauben.
• Führen Sie das Kabel auf die gleiche Weise zurück zum Monitor, wie Sie es entfernt haben. Vermeiden Sie dabei Knicke, Quetschungen oder starke Biegungen, indem Sie ausreichend Schlaufe lassen (ca. 5 cm).
• An der Gelenkstelle des Monitorarms lassen Sie etwas zusätzliches Kabel in einer Schlaufe herausstehen, damit sich der Monitorarm leicht bewegen kann.
• Führen Sie das Kabel weiter entlang des Monitorarms und durch diesen hindurch, sodass es knapp unter dem Performance Monitor (PM) herauskommt.
• Stecken Sie das Kabel schließlich in den PM und achten Sie darauf, dass es hörbar einrastet.
• Ziehen Sie die Befestigungen der Kettenführung wieder fest.

Greg Hammond aus unserem Marketing-Team zeigt, wie man einen Model C oder Model D Ergometer wieder verpackt.

Montageanleitung Model D Wiedereinpacken (PDF) (Seriennummer 072206 bis heute)
Montageanleitung Model D Wiedereinpacken (PDF) (Seriennummer 071403 bis 072106)


Dieses Video zeigt Ihnen, wie Sie das Stretchband an Ihrem RowErg einstellen. Diese Anleitung kann auch für die Model C, Model D oder Model E Ergometer verwendet werden.

Stretchband-Einstellung (PDF)


Dieses Video führt Sie durch den Austausch von Kette, Achse, Ritzel und Stretchband an Ihrem Model C, D, E oder RowErg.

Kettenaustausch (PDF)
Achsen- und Ritzelaustausch (PDF)
Stretchband-Austausch (PDF)
