Einstellung des Anlagewinkels mit Anlagebuchsen

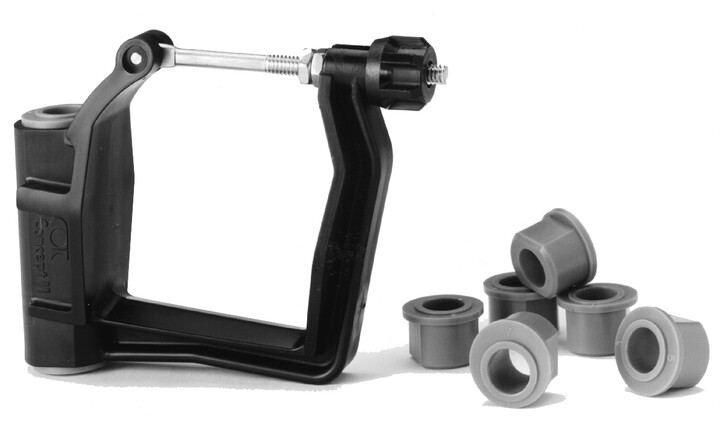

Die Concept2-Dollen sind mit austauschbaren Anlagebuchsen kompatibel, mit denen sich der Anlagewinkel sowie die Passung auf dem Dollenstift einstellen lassen. Unterschiedlich farbige Buchsen passen auf verschiedene Dollenstiftdurchmesser, wie in der Tabelle unten dargestellt.
Hinweis: In Europa haben die meisten Dollenstifte einen Durchmesser von 13 mm.

* Der Adapter für die Rückstrebe vom Typ ‚Crescent‘ passt in die 1/2-Zoll-Skull-Buchse.

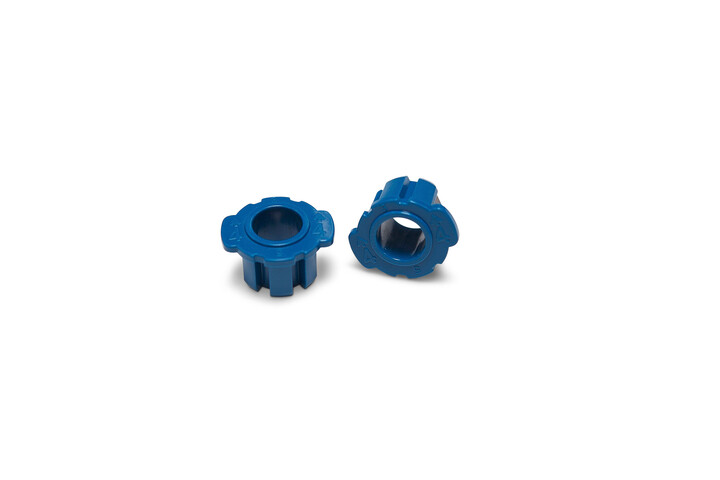

Universelle blaue Anlagebuchsen

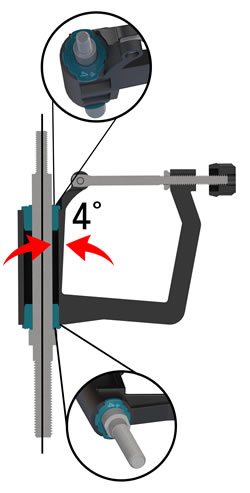

Unsere universellen blauen Anlagebuchsen ermöglichen einen positiven Dollen-Anlagewinkel von 3 bis 5 Grad. Für vier Grad – den am häufigsten verwendeten Winkel – richten Sie die eingeprägten Pfeile sowohl an der oberen als auch an der unteren Buchse zur Öffnung der Dolle aus. Für drei oder fünf Grad zeigen Sie den gewünschten Winkelwert an der oberen Buchse zur Dollenöffnung und an der unteren davon weg – analog zur Anwendung der weißen und schwarzen Buchsen. Wenn Sie einen 13-mm-Dollenstift verwenden und einen Anlagewinkel von 1, 2, 6 oder 7 Grad benötigen, sind die traditionellen blauen Anlagebuchensets weiterhin erhältlich.

Schwarze und weiße Anlagebuchsen

Wählen Sie zwei Anlagebuchsen mit dem gewünschten Anlagewinkel (1–7 Grad) und setzen Sie sie entgegengesetzt ein, um den gewünschten Winkel zu erreichen. Die Buchse mit dem gewünschten Winkel sollte so eingesetzt werden, dass die entsprechende Zahl oben zur Dollenöffnung zeigt und unten in die entgegengesetzte Richtung – also vom Dollenstift weg.
